Вынос. Оптимальное положение руля

Распространенные стандарты выносов

1 дюйм

1 дюйм и 1/8

• 1 дюйм — более старый вариант. Трубка выноса руля вставляется в вилку и затягивается винтом с косорассеченным цилиндром на конце (на рис. — фрагмент черного цвета). Плюс у этой системы только один — легкая регулировка высоты выноса.


• 1 дюйм и 1/8 — современный стандарт. Более надежен, но регулировка высоты выноса затруднена, т.к. положение выноса регулируется специальными уплотнительными кольцами, а лишняя часть рулевой трубы вилки отпиливается.




Уплотнительные кольца

Напомню: 1 дюйм = 2.54 см

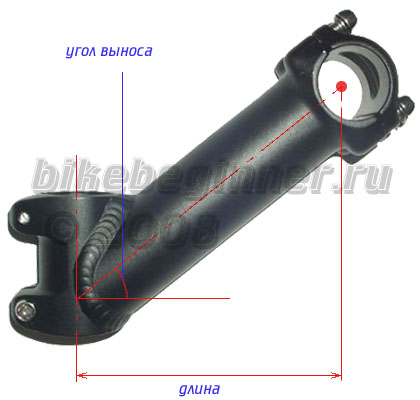

Параметры выноса

Угол и длина — параметры по которым подбирается вынос.

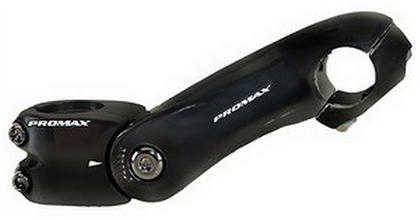

Вынос с регулируемым углом

Наличие регулировки ведет к потере прочности.

Болты выноса

• К рулевой трубе вынос крепится 2-мя болтами.


• Регулировка (если есть) — 2 болта, в шарнире и снизу.


• Руль может быть закреплен разным количеством болтов.
  Дешевый вариант — 2 болта. Более прочные — 3, 4, 6.

Материал выноса

• Сталь
• Алюминий
• Карбон

Смежные детали
