Задний переключатель. Мягкое переключение

Задний переключатель отвечает за мягкое, более тонкое, переключение передач. Он переводит цепь между задними звездами трещотки или кассеты. Управляется переключатель манетками, команды передаются тросиками.

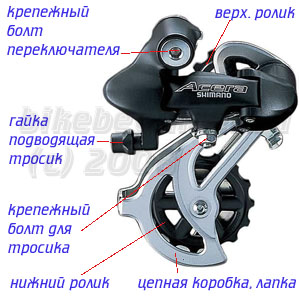

• Крепежный болт. Этим болтом переключатель крепится к петуху.


• Ролики и цепная коробка. Верхний и нижний ролики крепятся к цепной коробке. Цепь ложится на ролики. Перемещение цепной коробки переводит цепь на другую шестеренку.


• Болт для крепления тросика. Этот болт прикрепляет тросик к переключателю. При помощи него регулируется активная длина тросика.


• Гайка, подводящая тросик. Эта гайка предназначена для настройки натяжения тросика.

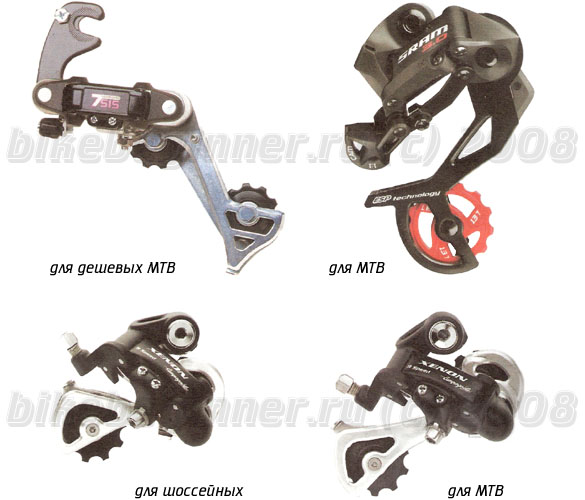

Виды задних переключателей

У шоссейных переключателей всегда короткая лапка. У MTB — встречаются и длинная, и короткая лапки. Длина лапки выбирается в зависимости от набора звезд в кассете. Дешевые переключатели крепятся на раму рядом с осью, без петуха.

Переключатели разного уровня очень сильно различаются. С ростом уровня уменьшается количество пластиковых деталей, также уменьшается масса, увеличивается мощность и износостойкость. Переключатели высокого уровня реже надо настраивать.

Ограничительные шурупы

Два ограничительных шурупа L и H отвечают за диапазон движения переключателя.
L (Low) — нижний и H (High) — верхний.

Если вы еще не очень опытный велосипедист и падаете, постарайтесь падать налево. Падения очень вредны заднему переключателю.

При покупке нового переключателя — стоит брать уровнем не ниже Shimano Acera.

Смежные детали трансмиссии и системы передач
