Каретка
Основная функция каретки — закрепление системы на раме. При этом система свободно вращается. Такая работа обеспечивается за счет подшипников внутри каретки.
Каретки имеют два стандарта
Квадрат
Шлиц
Подшипники кареток
По увеличению уровня оборудования:
- Насыпные подшипники. Разборные. Недорогой вариант.
- Картриджи. Насыпные подшипники, лучше защищенные от грязи. Практически не поддаются ремонту. Цена не очень высокая.
- Промышленные подшипники. Значительно лучшее вращение. Высокая цена.
Закрепление системы на оси (вале) каретки обеспечивается болтами.
Снятие системы и замена каретки требует специальных инструментов — выжимки шатунов и съемника каретки.
Для разных рам и систем нужны каретки с разными параметрами. Если вы решили сами заменить каретку, помните, важно знать следующие размеры:

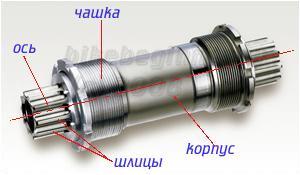

длину корпуса и длину вала, см. рис.
